沈陽幕墻按其用途及其結構特點主要分為玻璃幕墻和非透明式玻璃幕墻，其中玻璃幕墻分為點支式玻璃幕墻、框架式玻璃幕墻、全玻璃幕墻；非透明式玻璃幕墻分為鋁合金單板幕墻、鋁塑復合板幕墻、蜂窩結構幕墻、石材幕墻［2］。無論哪種幕墻，都是由金屬龍骨框架與帶有裝飾效果的板材組成。沈陽建筑幕墻在實際使用過程中，其金屬龍骨框架較小截面及厚度均作為防雷接閃器，且滿足GB50057-2010《建筑物防雷設計規范》第5.2.1條關于接閃器的要求。

1、明框式玻璃幕墻防雷設計要點

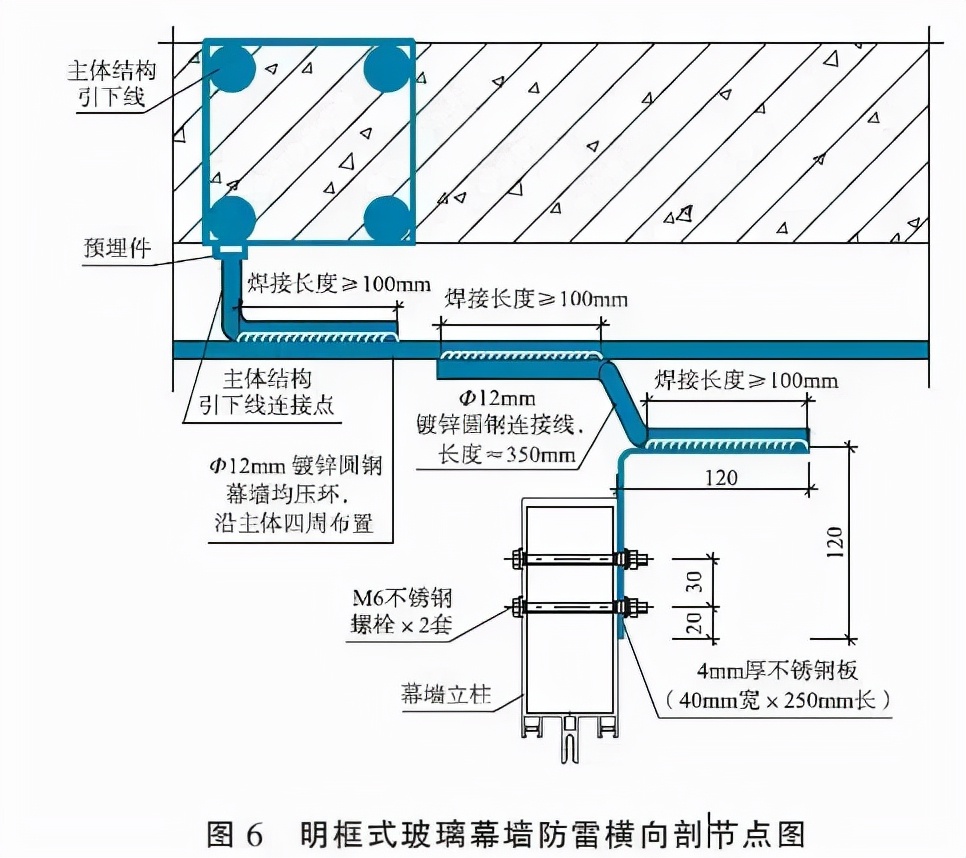

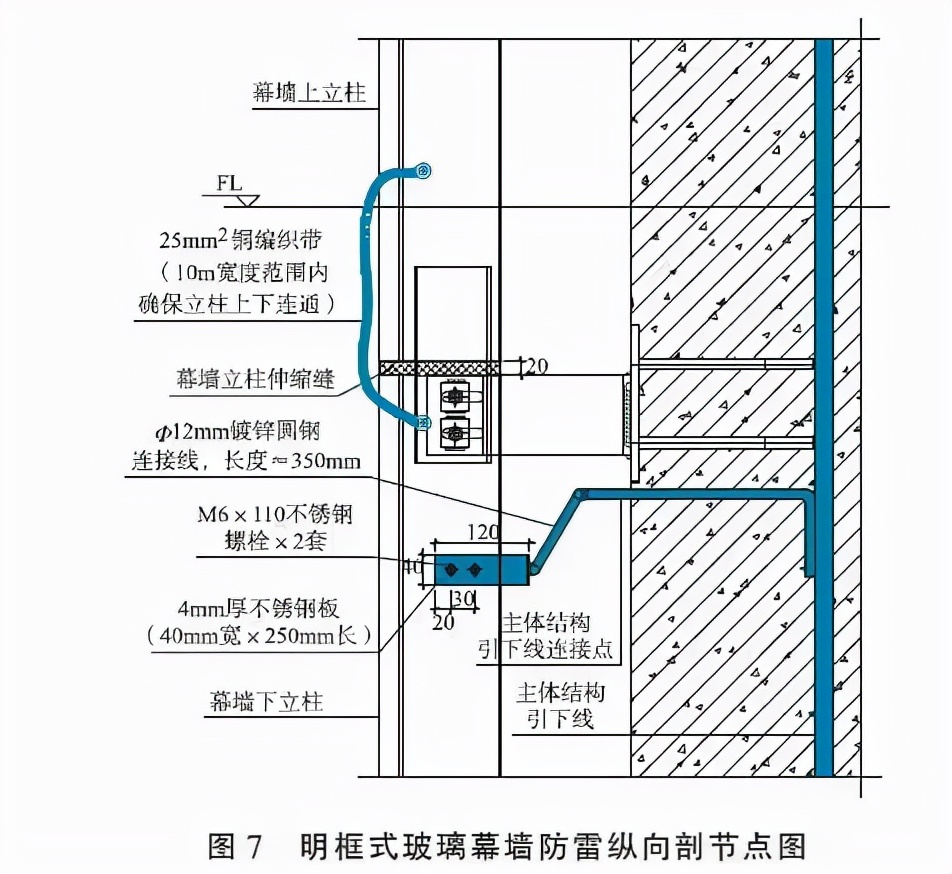

明框式玻璃幕墻防雷橫向剖節點及縱向剖節點分別如圖6及圖7所示。

明框式玻璃幕墻防雷設計要點：
a.鋁合金較小截面為50mm2，厚度2.5mm（一般情況，需對幕墻廠家提要求）。
b.建筑高度超過30m時，建筑物裝設均壓環，環間距離不大于12m。
c.幕墻的金屬立柱作為引下線與均壓環連接，間距不大于10m。
d.幕墻均壓環與主體結構引下線連接點須可靠連接，通過直徑為12mm圓鋼進行焊接，其焊接長度不小于100mm，焊縫表面二道防銹漆處理。
e.幕墻立柱通過4mm厚不銹鋼板和直徑為12mm圓鋼與幕墻均壓環相連，其焊接長度不小于100mm，焊縫表面二道防銹漆處理，鍍鋅鋼板與幕墻立柱接觸部位須將接觸面上的銹蝕和氧化膜去除。
f.幕墻上、下立柱之間采用400mm長銅編織帶連通，銅編織帶截面不小于25mm2。
g.在易受雷擊的女兒墻頂部、檐口處、挑檐等處均應設置均壓環，并將雨棚、懸挑金屬構件與均壓環可靠連接。
h.要求在主體結構施工時，埋入的每個預埋件的直錨筋應與圈梁中的鋼筋用綁扎法連接或焊接。
2、石材幕墻防雷設計要點

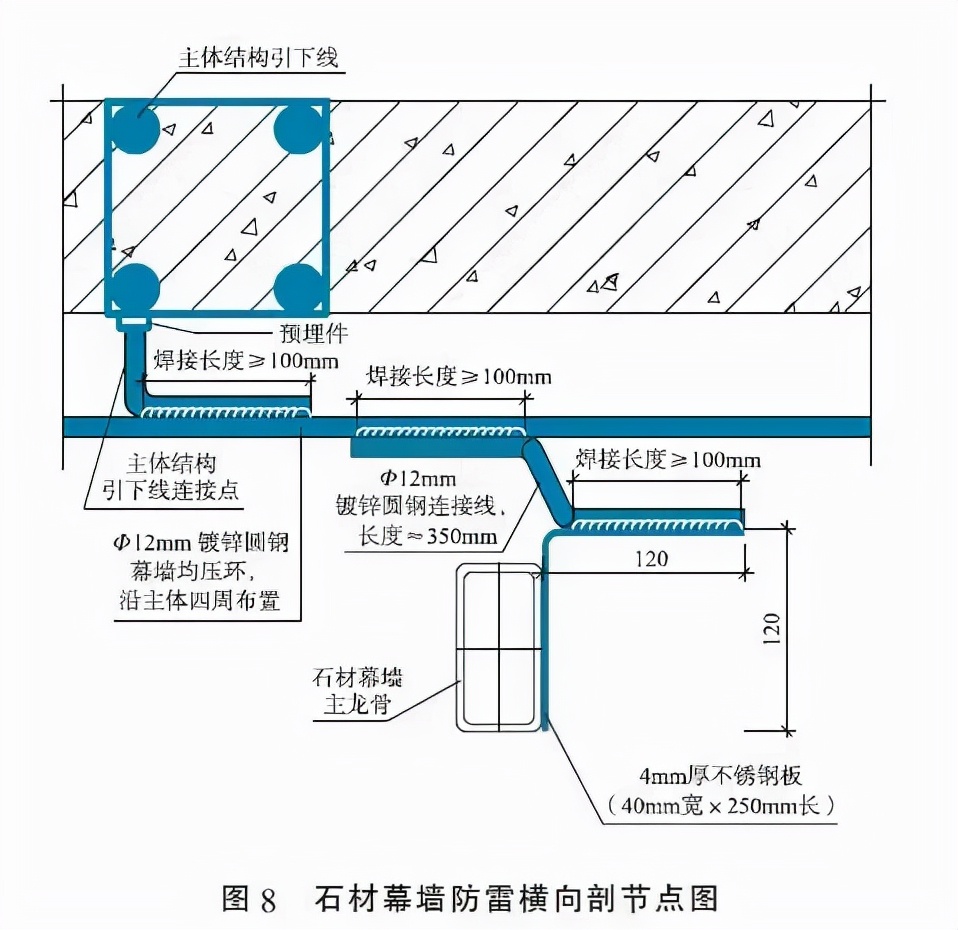

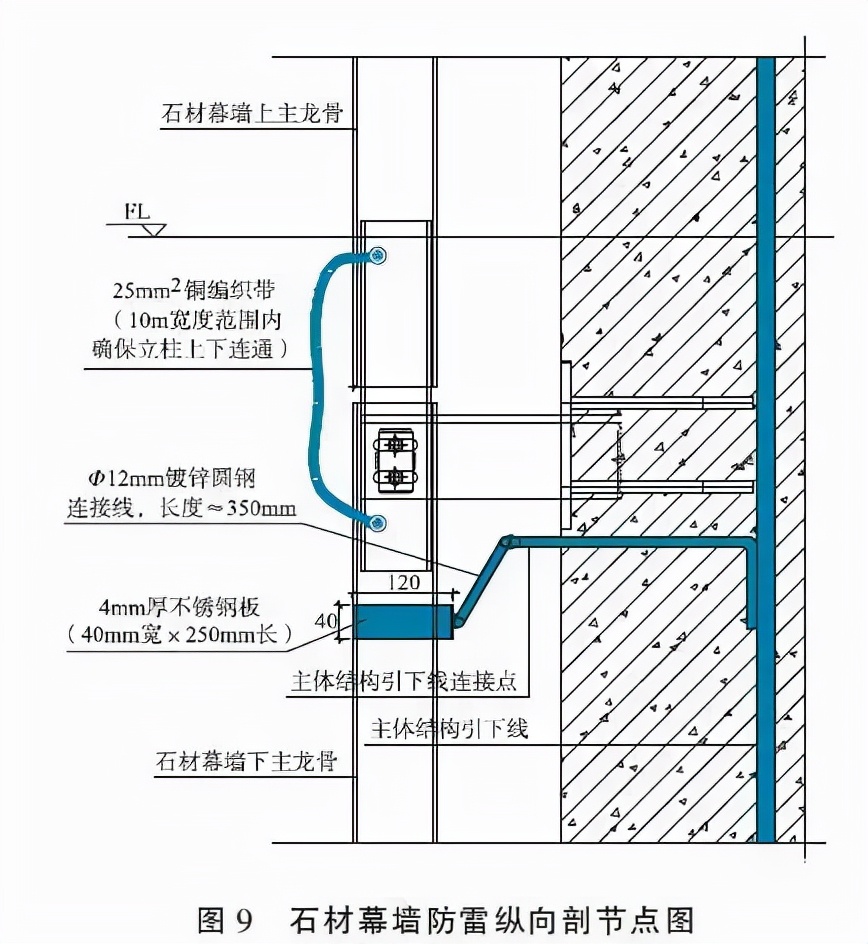

石材幕墻防雷橫向剖節點及縱向剖節點分別如圖8及圖9所示。
